Генератор — це серце електросистеми автомобіля, яке перетворює механічну енергію двигуна на електричний струм для живлення бортової мережі та відновлення ємності акумулятора. Від його стабільної роботи залежить функціонування фар, систем запалювання та численних електронних асистентів. Несправність цього вузла призводить до раптової зупинки транспортного засобу посеред дороги та передчасного зносу дорогої АКБ. Саме тому регулярна діагностика та розуміння стану агрегату є критичними процедурами для кожного відповідального власника авто.
Непрямі ознаки несправності електросистеми
Початкові стадії деградації генератора часто супроводжуються ледь помітними змінами, які досвідчений водій зафіксує без спеціального обладнання. Найчастіше проблеми проявляються під час вечірніх поїздок або при різкій зміні погодних умов, коли зростає споживання енергії на обігрів та світло.
Головні симптоми дефіциту енергії:
- Тьмяне світло фар. Яскравість помітно змінюється при натисканні на педаль газу або під час роботи на холостих обертах.
- Індикатор на панелі. Постійне або періодичне миготіння значка батареї сигналізує про відсутність належного рівня заряду.
- Запах гару. Специфічний аромат горілої ізоляції вказує на критичний перегрів обмоток або коротке замикання в системі.
- Шум під капотом. Виття або металеве скреготіння вказує на механічний знос підшипників, щіток чи обгінної муфти.
Окремо варто виділити акустичні аномалії, які дозволяють ідентифікувати проблему на слух. Свист приводного ременя при увімкненні потужних споживачів, як-от підігрів скла чи кондиціонер, свідчить про його слабкий натяг або критичне зношення поверхні. У свою чергу, гул з боку агрегату, що посилюється пропорційно до збільшення обертів колінчастого вала, майже завжди вказує на дефект підшипників. Ігнорування таких звуків може призвести до заклинювання ротора, що спричинить розрив ременя та миттєве припинення роботи не лише генератора, а й помпи охолодження двигуна.
Візуальна перевірка приводу та контактів
Перш ніж братися за мультиметр, необхідно провести ретельний огляд механічної частини та контактних груп під капотом. Перевірка починається з оцінки стану приводного ременя: на його робочій поверхні не повинно бути тріщин, відшарувань гуми або слідів моторної оливи. Важливим параметром є натяг — при натисканні пальцем на найдовшу ділянку ремінь не має прогинатися більше ніж на 10 — 15 міліметрів. Слабкий контакт у штекерах чи на клемах часто стає причиною значних втрат напруги ще до того, як струм дійде до батареї.
| Елемент | Нормальний стан | Ознаки несправності |
|---|---|---|
| Вихід «B+» | Чиста металева поверхня | Нагар, оплавлення пластику |
| Масовий дріт | Щільна фіксація до кузова | Корозія, білий наліт окислення |
| Шків генератора | Відсутність люфтів та сколів | Биття, сліди перегріву металу |
Виявлення окислених клем вимагає їхнього негайного очищення металевою щіткою та обробки спеціальним консервантом, що забезпечить стабільну передачу струму в мережу.
Діагностика робочих параметрів мультиметром
Ефективна діагностика електричних параметрів неможлива без використання цифрового мультиметра. Для отримання точних даних прилад необхідно перевести в режим вимірювання постійної напруги (DC) з діапазоном до 20 Вольт.
Послідовність заміру напруги:
- Перевірка спокою. Заміряйте напругу на АКБ при вимкненому запалюванні (норма становить 12.5 — 12.7 В).
- Холостий хід. Запустіть двигун без споживачів і перевірте заряд (має бути в межах 13.8 — 14.5 В).
- Тест навантаженням. Увімкніть дальнє світло та обігріви, спостерігаючи за стабільністю поточних цифр.
Після запуску двигуна справний генератор повинен миттєво підняти напругу в мережі до робочого діапазону. Особливу увагу варто приділити тесту під навантаженням: при одночасному ввімкненні фар, вентилятора пічки та кондиціонера показник на вольтметрі не повинен падати нижче 13.5 Вольт. Якщо пристрій демонструє цифри вище 15 Вольт, це свідчить про вихід з ладу реле-регулятора, що загрожує википанням електроліту в акумуляторі та вигоранням ламп. Будь-які суттєві відхилення від зазначених норм, як у меншу, так і в більшу сторону, прямо вказують на серйозну проблему в ланцюзі генерації.
Низькі показники часто зумовлені природним зносом щіток або прослизанням ременя, тоді як нестабільні стрибки напруги свідчать про погану масу або дефект діодів.
Локалізація пошкоджень діодного моста та щіток
Коли базові заміри показують норму, але акумулятор все одно розряджається, варто перевірити внутрішні компоненти — діодний міст та щітковий вузол. Для пошуку пробитого діода мультиметр перемикають у режим змінного струму (AC). Наявність пульсації амплітудою понад 0.5 Вольт на клемах АКБ при працюючому двигуні є прямим доказом виходу з ладу випрямляча, через що частина струму залишається змінною та руйнує пластини акумулятора.
Гранично допустимий рівень зносу графітових щіток становить 5 міліметрів. При меншій довжині контакт з колектором ротора стає нестабільним, що провокує іскріння та перебої в роботі.
Крім того, необхідно перевірити цілісність обмоток статора на наявність короткого замикання або обриву. Пробій на корпус легко виявляється омметром, показуючи низький опір між виводом та станиною агрегату.
Випробування агрегату на діагностичному стенді

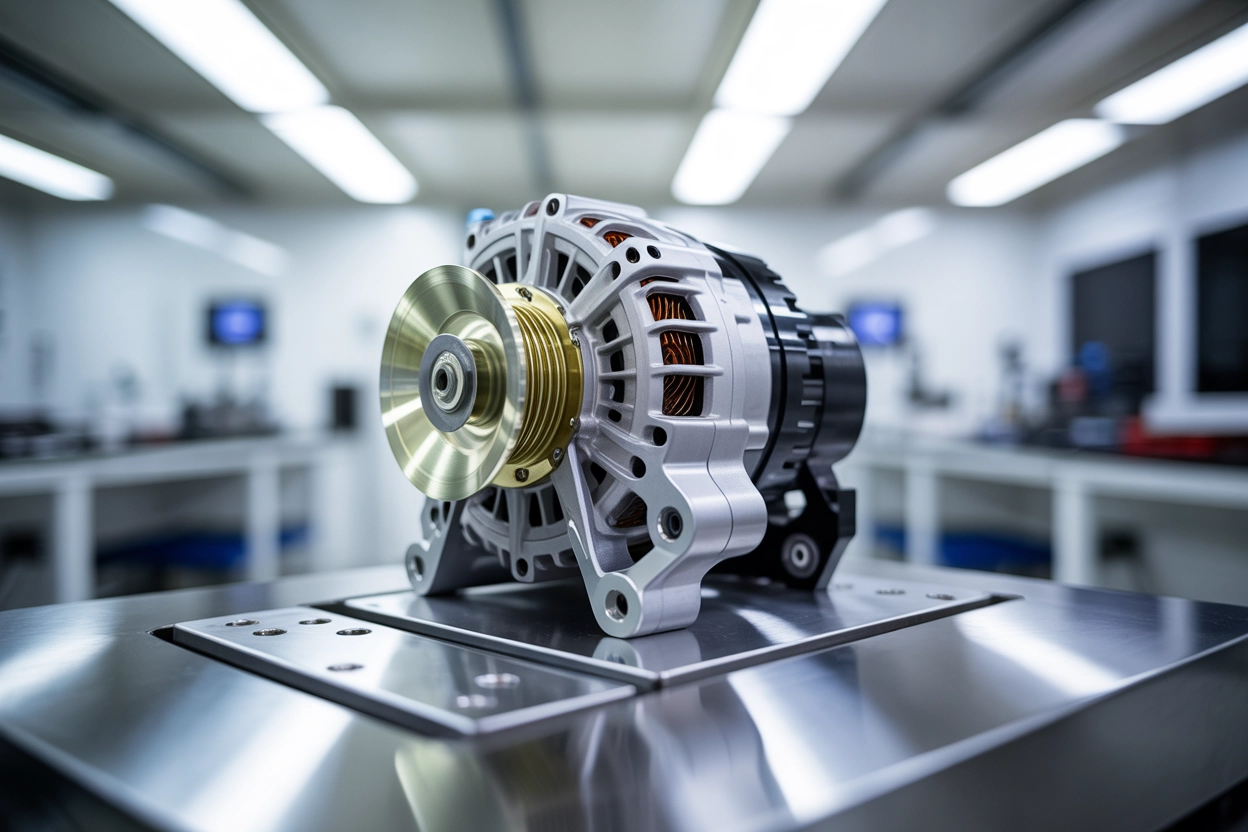

Якщо побутова діагностика не дала однозначного результату, агрегат потрібно демонтувати для комплексної перевірки на професійному випробувальному стенді.
Стенд імітує реальні умови експлуатації, створюючи різні режими обертів двигуна та даючи пікові струмові навантаження, які неможливо безпечно відтворити в умовах звичайного гаража. Це дозволяє виявити приховані дефекти, такі як міжвиткове замикання обмоток, що проявляється лише при сильному нагріванні. Спеціалізоване обладнання також незамінне для діагностики сучасних інтелектуальних регуляторів напруги, які керуються через цифрові шини даних.
| Характеристика | Мультиметр (в авто) | Професійний стенд |
|---|---|---|
| Робоча напруга | Так | Так |
| Сила струму (max) | Ні | Так |
| Осцилограма випрямлення | Ні | Так |
| Цифрові шини LIN/BSS | Ні | Так |
Таким чином, стендова перевірка дає стовідсоткову гарантію працездатності вузла перед його встановленням на автомобіль. Вона дозволяє оцінити не лише вольтаж, а й струмо-швидкісну характеристику, підтверджуючи, що генератор видасть необхідну потужність у критичних режимах при максимальному споживанні енергії.
Більшість критичних несправностей генератора цілком реально виявити самостійно, маючи лише базовий тестер та дещицю уваги до деталей під час огляду. Однак складні електронні збої, мікротріщини в діодах або приховані замикання обмоток вимагають втручання фахівців із професійним обладнанням. Вибір методу діагностики має залежати від глибини проблеми та наявності інструментів, щоб забезпечити надійність авто в дорозі.
