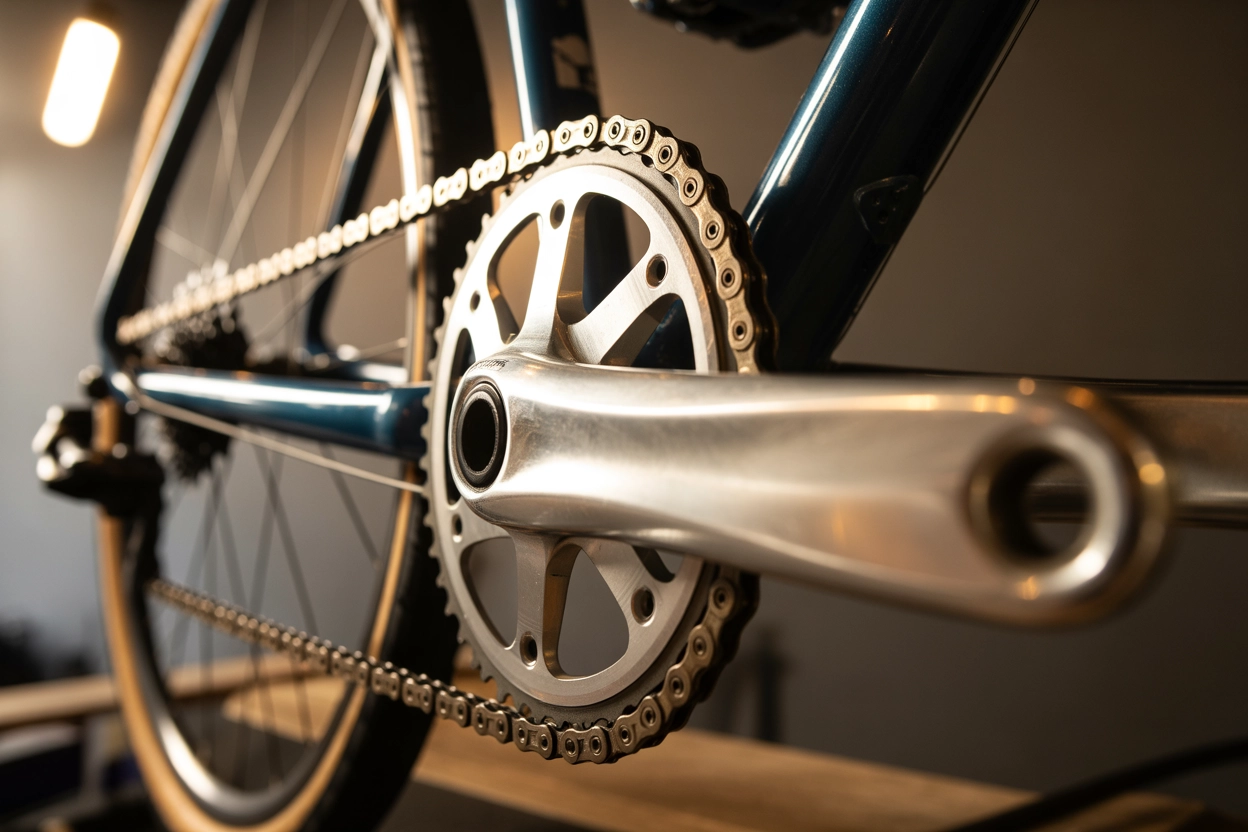

Демонтаж системи шатунів є базовою навичкою для будь-якого власника велосипеда, оскільки цей вузол потребує регулярного догляду та періодичної заміни компонентів.
Шатуни відіграють роль важелів, що передають енергію м’язів через педалі на трансмісію, тому вони піддаються колосальним навантаженням. Технічне обслуговування каретки, заміна зношених передніх зірок або банальне усунення дратівливого скрипу під час педалювання неможливі без коректного зняття цих деталей. Важливо дотримуватися правильної послідовності дій, щоб не пошкодити різьблення на алюмінієвих деталях та не зіпсувати інструмент.
Різновиди з’єднань вала каретки та системи шатунів
Перш ніж братися за ключ, необхідно визначити стандарт кріплення вашої системи, оскільки від цього залежить вибір інструмента та алгоритм роботи з вузлом.
| Тип з’єднання | Форма вала | Спосіб фіксації |
|---|---|---|
| Square Taper (Квадрат) | Чотиригранний конус | Болт або гайка M8/M10 |
| Octalink / ISIS | Круглий вал зі шліцами | Осьовий болт |
| Hollowtech II / GXP | Порожнистий інтегрований вал | Стяжні болти та прелоад |
Стандарт «під квадрат» залишається найбільш розповсюдженим у бюджетному та середньому сегментах. Шатун насаджується на конусний вал і щільно фіксується болтом, що вкручується всередину осі, або гайкою, якщо вісь має зовнішнє різьблення. Шліцьові системи Octalink (Shimano) та ISIS мають схожий принцип фіксації, проте завдяки більшій площі контакту забезпечують вищу жорсткість з’єднання під навантаженням.
Сучасні спортивні велосипеди найчастіше оснащуються інтегрованими системами з порожнистим валом великого діаметра. У таких конструкціях вал є невід’ємною частиною правого шатуна, а лівий фіксується за допомогою шліців та стяжних болтів. Це значно спрощує обслуговування, оскільки дозволяє розібрати вузол без використання потужних витискачів, які є обов’язковими для застарілих стандартів.

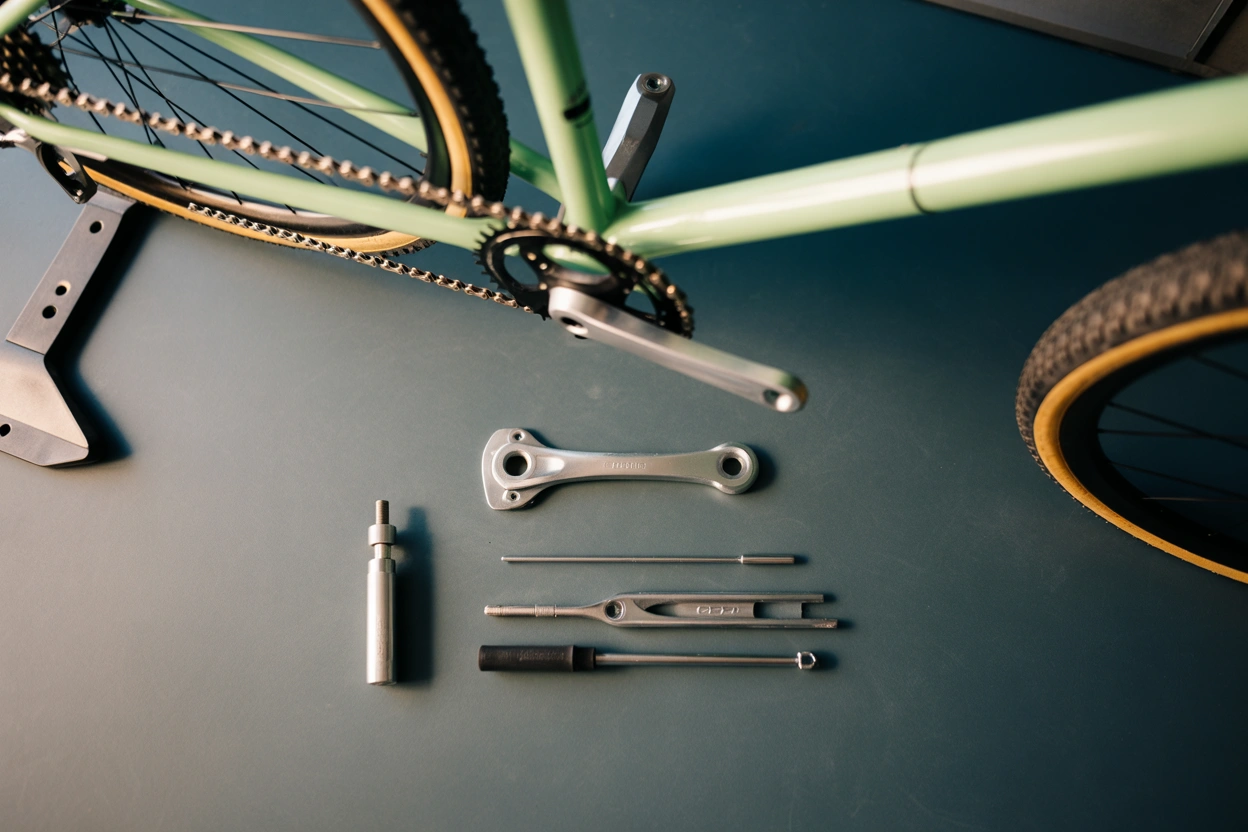

Інструментарій для розбирання велосипедної системи
Для успішного виконання робіт знадобиться спеціалізований велоінструмент, який можна придбати в магазинах на кшталт veloplaneta.ua або bikemotive.com.ua.
Необхідне обладнання:
- Шестигранники. Ключі на 8 мм та 10 мм для відкручування основних болтів.
- Торцеві головки. Зазвичай на 14 мм для систем зі старими болтами чи гайками.
- Витискач шатунів. Спеціальний гвинтовий пристрій для зняття деталей з конусного вала.
- Пластиковий знімач. Інструмент для викручування регулювальної гайки Hollowtech II.
- Розвідний ключ. Використовується як важіль для роботи з витискачем.
Слід звернути увагу на конструкцію витискача: універсальні моделі мають знімний наконечник. Вузька насадка використовується для валів «під квадрат», тоді як ширша — для порожнистих шліцьових осей Octalink, щоб інструмент не провалювався всередину порожнечі. Використання невідповідного наконечника є головною причиною пошкодження внутрішньої різьби вала каретки під час демонтажу.
Зняття декоративних заглушок та фіксувальних болтів
Робота починається з підготовки доступу до основного кріплення, яке часто приховане за декоративними елементами для захисту від бруду та вологи.
Пластикові або металеві заглушки в центрі шатуна викручуються за допомогою широкої пласкої викрутки або спеціального двозубого ключа. Після цього відкривається доступ до осьового болта, який безпосередньо утримує важіль на валу каретки.
На обох сторонах велосипеда (і справа, і зліва) болти, що тримають шатуни на осі, мають стандартне праве різьблення, тому відкручувати їх потрібно строго проти годинникової стрілки.
Для зривання болта з місця часто потрібне значне зусилля, тому рекомендується використовувати довгий шестигранник або торцевий ключ із подовжувачем. Якщо болт не піддається, можна попередньо обробити з’єднання проникним мастилом типу WD-40. Після повного викручування болтів обов’язково перевірте наявність шайб у посадкових гніздах, оскільки вони можуть заважати встановленню витискача на наступному етапі.
Застосування витискача для систем під квадрат та шліц
Коли фіксувальний болт видалено, шатун все одно залишається щільно насадженим на вал через конусну посадку, тому його неможливо зняти руками.
- Підготовка витискача. Повністю викрутіть внутрішній гвинт інструмента, щоб він не виступав за межі зовнішньої різьби.
- Вкручування основи. Руками вкрутіть зовнішню частину знімача в різьблення шатуна до самого упору.
- Фіксація інструмента. Дотисніть зовнішню частину ключем, щоб уникнути виривання різьблення під час навантаження.
- Витискання важеля. Почніть вкручувати внутрішній болт витискача за годинниковою стрілкою за допомогою важеля.
На початковому етапі обертання внутрішнього гвинта ви відчуєте сильний опір — це момент, коли шток інструмента впирається в торцеву частину вала каретки. Продовжуйте плавно обертати ключ, поки шатун не почне зміщуватися вздовж осі.
Дуже важливо стежити за тим, щоб витискач заходив у різьблення шатуна рівно і на всю глибину, інакше велике зусилля просто «злиже» витки м’якого алюмінію.
При роботі зі шліцьовими системами (Octalink/ISIS) переконайтеся, що п’ятак витискача має достатній діаметр. Якщо використовувати знімач для «квадрата» без спеціальної розширювальної шайби, його шток просто закрутиться всередину порожнистої осі каретки, не створюючи необхідного упору для демонтажу самої деталі.
Особливості демонтажу інтегрованих шатунів Hollowtech II
Системи з інтегрованим валом мають зовсім іншу логіку розбирання, яка не потребує великих фізичних зусиль або гвинтових витискачів.
| Елемент кріплення | Тип інструмента | Момент затяжки |
|---|---|---|
| Стяжні болти (2 шт) | Шестигранник 5 мм | 12 — 14 Нм |
| Регулювальний ковпачок | Shimano TL-FC16 | 0.7 — 1.5 Нм |
| Запобіжна пластина | Ручна маніпуляція | Фіксація пальцем |
Спочатку потрібно рівномірно послабити два болти на лівому шатуні, відкручуючи їх по черзі на кілька обертів. Потім за допомогою пластикового зірчастого ключа викручується торцевий ковпачок-прелоад. Між стяжними болтами знаходиться маленька пластикова пластина-стопор — її потрібно підняти вгору за допомогою викрутки або нігтя, щоб звільнити фіксацію на валу. Після цього лівий шатун легко знімається рукою, а правий разом із валом витягується з каретки в бік ланцюга.
Демонтаж самовитискних систем
Деякі сучасні моделі шатунів, наприклад від брендів SRAM або Truvativ, оснащені вбудованим механізмом демонтажу, що спрощує процес до однієї дії.
Конструкція One-Key Release складається з основного болта та зовнішньої гайки з отворами під інструмент, яка вкручена поверх нього. Ця гайка виконує роль упору, тому її ні в якому разі не потрібно знімати перед розбиранням.
Алгоритм роботи із самовитискною системою:
- Встановлення ключа. Вставте шестигранник на 8 мм у головку внутрішнього центрального болта.
- Відкручування. Почніть обертати ключ проти годинникової стрілки з великим зусиллям.
- Демонтаж. Продовжуйте крутити, поки болт не впреться у зовнішню гайку і не почне стягувати шатун.
Під час обертання ви відчуєте спротив двічі: спочатку при зриванні болта, а потім — коли він почне виштовхувати деталь з вала. Це цілком нормальний робочий процес, що не потребує сторонніх знімачів.
Очищення та дефектовка посадкових місць
Після успішного зняття деталей відкривається доступ до зон, які зазвичай приховані від очей, що є ідеальним моментом для діагностики.
Ніколи не встановлюйте шатуни назад на брудний вал, оскільки абразивні частки піску миттєво пошкодять прецизійне з’єднання і призведуть до появи люфту.
Використовуючи дегрізер або звичайний розчинник, ретельно видаліть залишки старого відпрацьованого мастила з вала каретки та внутрішніх шліців шатуна. Протріть поверхні чистою ганчіркою до повного зникнення темних слідів металевого пилу.
На що звернути увагу під час огляду:
- Цілісність різьблення. Перевірте внутрішнє різьблення під витискач та педалі на предмет злизування витків.
- Стан шліців. Грані на валу та всередині шатуна мають бути гострими, без ознак деформації чи заминання.
- Мікротріщини. Уважно огляньте зону навколо посадкового отвору, де найчастіше виникає втомне руйнування металу.
- Знос посадки. Якщо на квадратному валу видно глибокі вибоїни, такий вузол потребує заміни.
Зворотне встановлення та фіксація
Монтаж проводиться в порядку, зворотному до демонтажу, але з особливою увагою до дрібниць, що впливають на довговічність вузла.
| Тип з’єднання | Рекомендоване мастило | Момент затяжки (Нм) |
|---|---|---|
| Квадрат (Square Taper) | Lithium Grease / Anti-seize | 35 — 50 |
| Шліци (Octalink/ISIS) | Густе водостійке мастило | 40 — 50 |
| Інтегрований вал | Marine Grease | 12 — 15 (болти) |
Перед встановленням обов’язково нанесіть тонкий шар густого мастила на посадкові поверхні. Це не тільки полегшить монтаж, але й запобіжить прикипанню металів (особливо актуально для пари сталь-алюміній) та позбавить від клацання під час силового педалювання.
Встановлюючи лівий шатун, переконайтеся, що він спрямований рівно у протилежний бік від правого важеля. На шліцьових системах помилитися важко через напрямні, проте на «квадраті» теоретично можна закріпити деталі під кутом 90 градусів, що зробить поїздку неможливою. Фінальне затягування болтів краще виконувати динамометричним ключем, оскільки недотягнутий шатун швидко розіб’є своє посадкове місце, а перетягнутий може луснути.
Чи варті зусилля самостійного ремонту професійного результату?
Самостійне зняття шатунів — це цілком реальне завдання для домашнього механіка, якщо інвестувати кошти в один-два спеціальні інструменти та приділити увагу деталям. Весь секрет успіху криється у точному визначенні стандарту вашої каретки та акуратному поводженні з різьбленням, адже саме поспіх найчастіше призводить до псування дорогих компонентів. Розуміння механіки цього вузла дозволяє не лише економити на сервісі, а й гарантує безпеку та тиху роботу велосипеда в будь-яких умовах експлуатації.
